キーエンスPLCの タイマ(TMR/TMH/TMS)命令について解説していきます。
概要
実行条件がONになると、タイマが起動、指定した時間になるとONまたはOFFとなるデバイス。異なるデバイス間での信号の受け渡し時に、信号が確実に伝達させるために一定の時間を設定したり、モーターなど一定時間の動作をさせたい場合など、使用する場面は多岐にわたり、使用頻度の高いデバイスです。
タイマ(TMR/TMH/TMS)
・タイマ(TMR/TMH/TMS)命令
指定オペランド n タイマの番号(0～3999)を指定
指定オペランド S タイマの設定値(動作開始時間)を設定
動作詳細
実行条件がONの時、指定オペランド(n)にて指定したタイマ(T(タイマ番号),例 T100)を起動、指定オペランド(S)で設定した時間の経過後、タイマ(例 T100)がONする。
実行条件がOFFとなるとタイマもOFFとなる。
TMR：100[ms]ごとにタイマ設定値より-1され、0になるとタイマ起動。
TMH：10[ms]ごとにタイマ設定値より-1され、0になるとタイマ起動。
TMS：1[ms]ごとにタイマ設定値より-1され、0になるとタイマ起動。

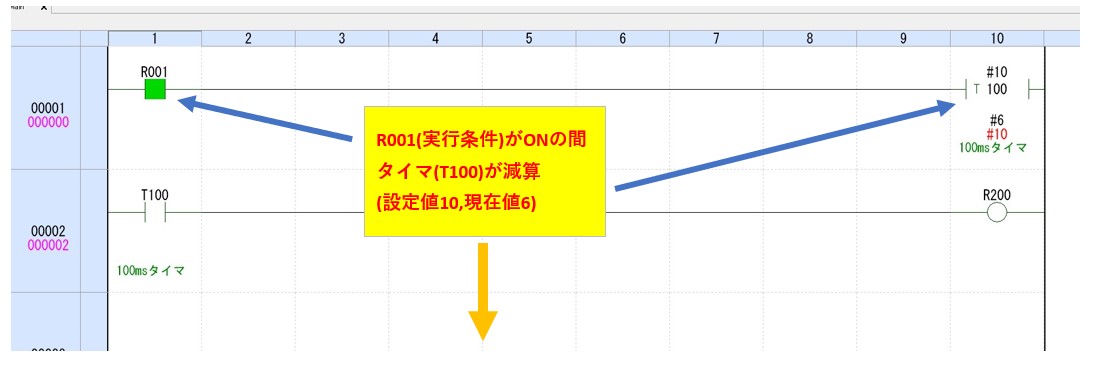

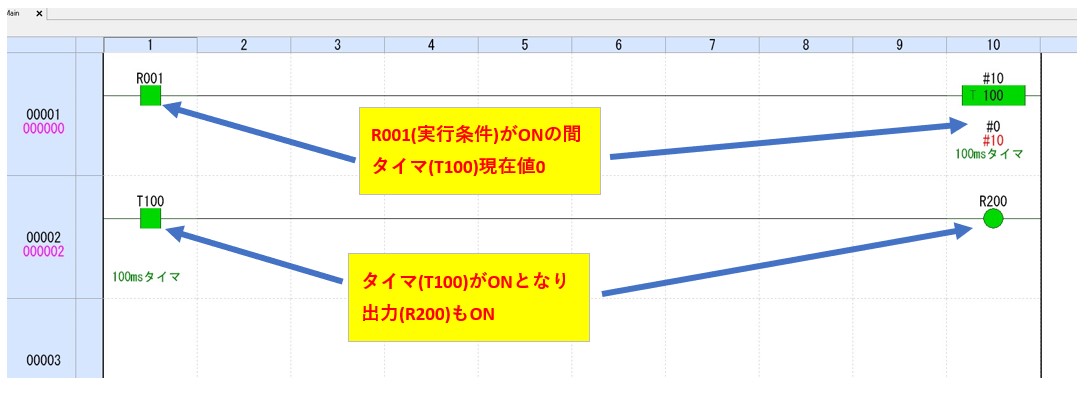

ラダープログラム動作例
タイマ(応用編)
・設定値の読み出し
タイマの設定値が定数以外で設定(DM100など数値でない場合)されている場合、LDA/STA命令、MOV命令にてタイマ設定値を読み出しできる。

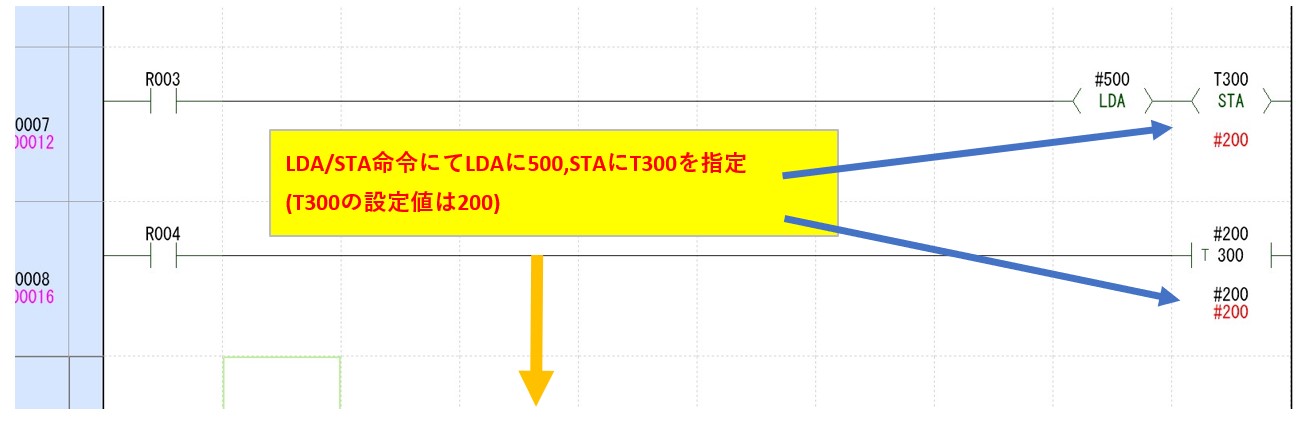

LDA/STA命令での設定値読み出し例
・設定値の変更
LDA/STA命令、MOV命令(定数以外で設定されている場合のみ)にて設定値を変更できる。

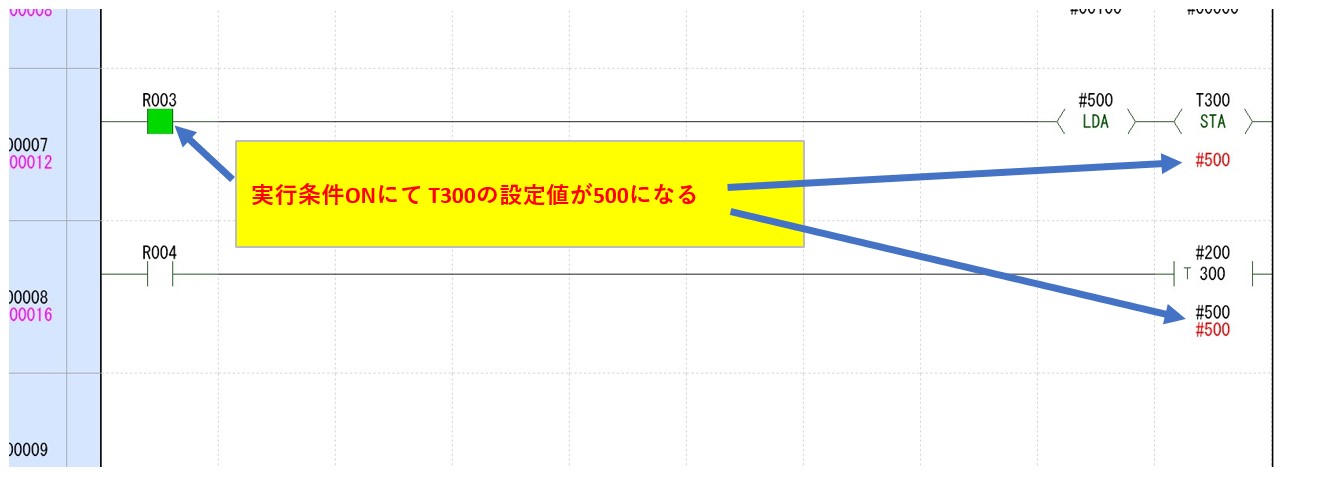

LDA/STA命令での設定値変更例
※現在値>設定値の時、現在値は設定値の値に変更される。
・現在値の読み出し
LDA/STA命令、MOV命令にて現在値を読み出しできる。

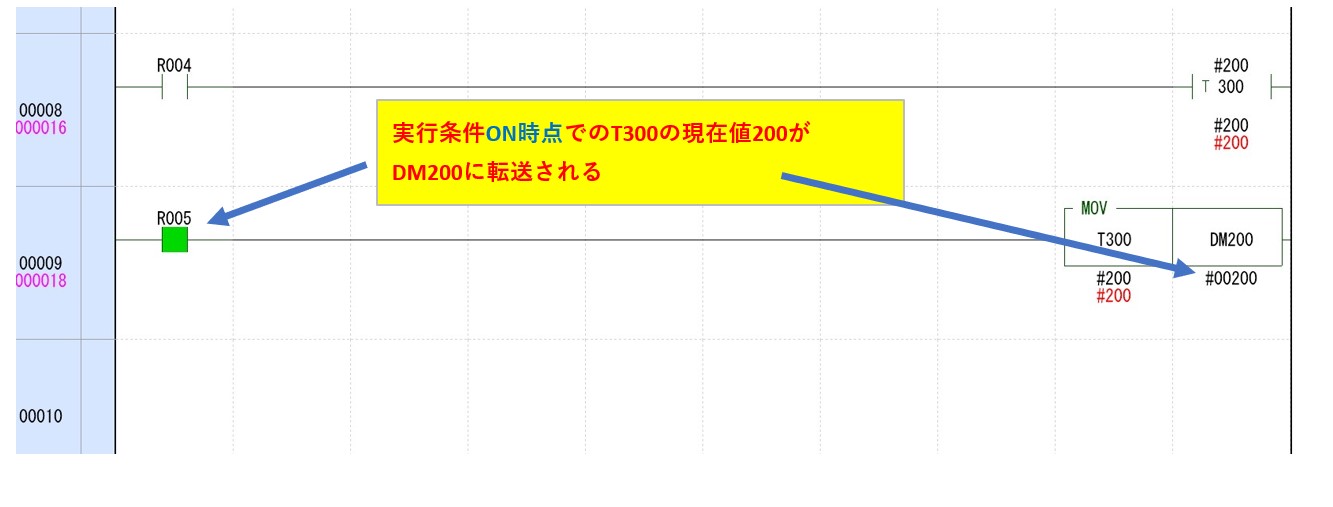

MOV命令での現在値読み出し例
・現在値の変更
MOV命令、DW命令にて現在値を変更できる。

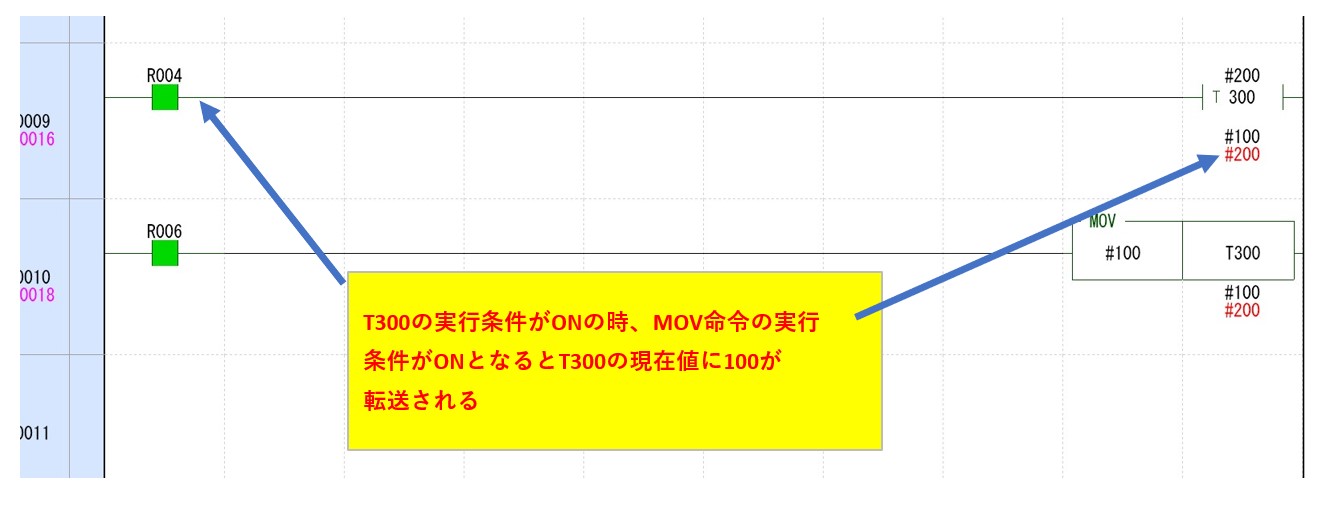

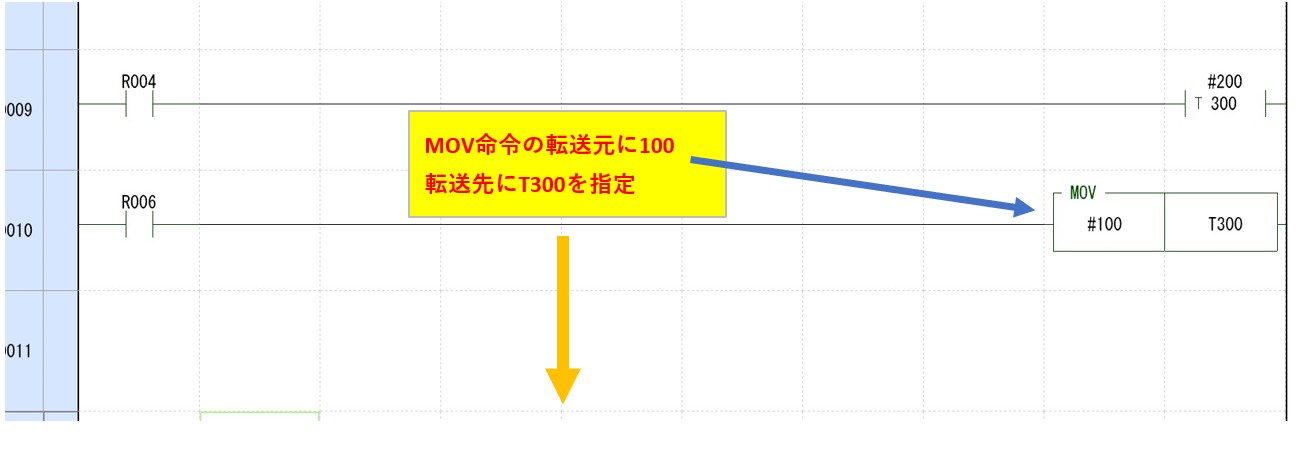

MOV命令での現在値変更例
※現在値>設定値の時、現在値は設定値の値に変更される。
